可編程邏輯控制器實訓操控平臺
可編程邏輯控制器實訓操控平臺的操作臺面板和框架采用2mm優質電鍍鋅板，側板、柜門等部分采用1~2mm的優質電鍍鋅板制作，達到IP23防護等級；表面處理：零件經過脫脂、酸洗、防銹磷化后，靜電噴塑處理；操作臺背面配置插座電源；操作臺底部由多層、多抽屜柜組成，臺面進行設備組裝、維修等工作，獨立可控電源，長≥1.5米，寬≥0.7米，高≥1.6米，主要包含一套PLC(內含模擬/數字量輸入輸出點、485通信點、應用拓展模塊等)模塊、一套模擬量輸入模塊、一套模擬量輸出模塊、一套RS485通信模塊、一套RS485壓力傳感器、一個步進電機、三個按鈕、三個指示燈、一個接近開關、一套線纜/通信線、一個AC220V/5V電源適配器、一個液位傳感器、兩個檔位開關、一個溫度傳感器、一個聲音傳感器、一臺控制電腦、一張防靜電操作實驗臺等。

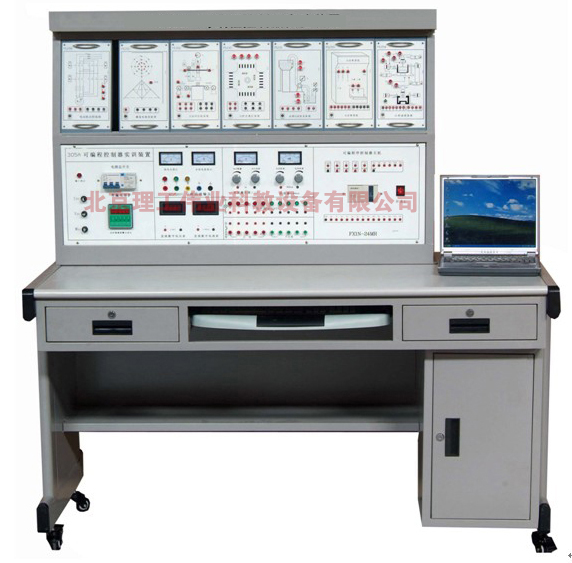

可編程邏輯控制器實訓操控平臺的實現效果如圖所示。
防靜電實驗臺尺寸為長1.5米，寬0.7米，高1.6米；操作臺臺面板和框架采用2mm優質電鍍鋅板，側板、柜門等部分采用1~2mm的優質電鍍鋅板制作，達到IP23防護等級；表面處理：零件經過脫脂、酸洗、防銹磷化后，靜電噴塑處理；操作臺背面配置二三插座電源；操作臺底部由多層、多抽屜柜組成，臺面進行設備組裝、維修等工作，獨立可控電源；設備統一掛載插件式安裝，所有數據線、電源線等預留，方便單件與集成課程的教學；模塊化設計，多種附件可視需要任意組合，且具有互換性；臺面具有防靜電、防火、耐磨。
2、PLC模塊
（1）國際知名品牌PLC模塊。
（2）采用兩種品牌的PLC模塊搭建各4套實訓操控平臺。
（3）每套模塊提供不少于12個DI點位，8個DO點位。
（4）配套提供對應的電源模塊。
3、按鈕
每套實訓操控平臺安裝黃、綠、紅三種顏色的自動復位按鈕各1只。
4、信號指示燈
每套實訓操控平臺安裝黃、綠、紅三種顏色的信號指示燈各1只。
5、RS485通信壓力傳感器
（1）平行梁?jiǎn)吸c(diǎn)式稱重傳感器，6kg量程，鋁合金材料，表面陽極處理。
（2）綜合誤差±0.017%F.S，靈敏度2.0±0.2mV/V，零點輸出±1.5%F.S，輸入阻抗405±6Ω，輸出阻抗350±3Ω。
6、步進電機
發光二級管指示步進電機工作時的狀態，配有步進電機標準接口，使用時可直接插拔。
DC5V供電，直徑28mm，步距角：5.6525×1/6。
7、線纜/通信線
符合GB/T2951.11-2008標準的電源/通信電纜。
8、接近開關模塊
（1）接近開關采用埋入式安裝，感應方式為電感式。
（2）螺紋口徑為M18，可以在5mm的距離內檢測到金屬物體，輸出信號。
9、AC/DC電源適配器
提供實訓操控平臺上各類設備或傳感器使用的AC/DC電源。
10、液位傳感器模塊
（1）輸入電壓DC5～24V，耗電流為5mA，輸出電流1～100mA。
（2）響應時間500ms，工作環境溫度0～85℃，靈敏度≤20mm，±1.5mm的液位誤差。
11、檔位開關模塊
（1）檔位開關可實現3擋調節，自鎖定復位方式。
（2）觸點方式為2常開，最大安全工作電流可通過10A。
12、溫度傳感器模塊
（1）采用工業級芯片，高精度溫濕度傳感器，確保產品的優異可靠性、高精度、互換性。
（2）采用RS485硬件接口(具有防雷設計)，協議層兼容標準的工業Modbus-Rtu協議。集MODBUS協議與普通協議于一體，用戶可以自行選擇通信協議，普通協議帶有自動上傳功能 (連接RS485通過串口調式工具即會(huì )自動輸出溫度)。
（3）DC5～30V供電，輸出RS485信號。
（4）可在-40℃～+60℃溫度范圍內測量，測量精度0.1℃。
13、聲音傳感器模塊
（1）用于檢測環境聲音的有無和判斷聲音強度的大小等。
（2）麥克風的靈敏度為52dB，頻段在50Hz ~ 20KHz，工作電壓為3.3V ~ 5.3V。
14、編譯器及下載器
配套PLC模塊的編譯器及下載器。
15、模擬量輸入模塊
2通道模擬量輸入（AI）；配套PLC設備的模擬量輸入擴展模塊。
16、模擬量輸出模塊
2通道模擬量輸出（AO）；配套PLC設備的模擬量輸出擴展模塊。
17、RS485通信模塊
2通道RS485串口通信；配套PLC設備的RS485通信擴展模塊。
18、控制電腦（用戶自配）
（1）提供知名品牌整機電腦
（2）內存容量: 16GB，硬盤容量: 256GB。
（3）內存類型: DDR4，內存頻率: 2400MHz及以上。
（4）顯存類型: GDDR5，顯存容量: 4GB。
（5）主板結構: ATX。
（6）光驅類型: 無光驅。
（7）顯卡類型: 獨立顯卡。
（8）獨立顯卡型號: RX550、GTX1650、GTX950等。
（9）CPU核心數: 十二線程六核心，CPU主頻: 2.9GHz及以上。
（10）散熱方式: 風冷。
（11）硬盤類型: 固態硬盤。
（12）CPU系列: 十代Intel I5及以上。
19、液晶監視器（選配）
產品尺寸：21.5″亮度：200cd/m²對比度：1000:1分辨率：1920×1080裸機尺寸（含邊框）：502.80×299.78×47.60安裝方式：底座、壁掛控制方式：按鍵控制輸入信號：VGA(D-Sub)×1、HDMI×1、AUDIO in×1輸出信號：內置喇叭標配配件：VGA線纜、電源線、底座、說明書；選配配件：壁掛。
20、PLC編譯軟件
（1）配套兩種PLC模塊對應提供的程序編譯軟件。
（2）支持中文操作界面。
（3）支持梯形圖編程。
二、配置清單
可編程邏輯控制器實訓操控平臺的實現效果如圖所示。
電子控制器實訓操控平臺外形圖（參考）
一、設備參數：
1、防靜電實驗臺防靜電實驗臺尺寸為長1.5米，寬0.7米，高1.6米；操作臺臺面板和框架采用2mm優質電鍍鋅板，側板、柜門等部分采用1~2mm的優質電鍍鋅板制作，達到IP23防護等級；表面處理：零件經過脫脂、酸洗、防銹磷化后，靜電噴塑處理；操作臺背面配置二三插座電源；操作臺底部由多層、多抽屜柜組成，臺面進行設備組裝、維修等工作，獨立可控電源；設備統一掛載插件式安裝，所有數據線、電源線等預留，方便單件與集成課程的教學；模塊化設計，多種附件可視需要任意組合，且具有互換性；臺面具有防靜電、防火、耐磨。
2、PLC模塊
（1）國際知名品牌PLC模塊。
（2）采用兩種品牌的PLC模塊搭建各4套實訓操控平臺。
（3）每套模塊提供不少于12個DI點位，8個DO點位。
（4）配套提供對應的電源模塊。
3、按鈕
每套實訓操控平臺安裝黃、綠、紅三種顏色的自動復位按鈕各1只。
4、信號指示燈
每套實訓操控平臺安裝黃、綠、紅三種顏色的信號指示燈各1只。
5、RS485通信壓力傳感器
（1）平行梁?jiǎn)吸c(diǎn)式稱重傳感器，6kg量程，鋁合金材料，表面陽極處理。
（2）綜合誤差±0.017%F.S，靈敏度2.0±0.2mV/V，零點輸出±1.5%F.S，輸入阻抗405±6Ω，輸出阻抗350±3Ω。
6、步進電機
發光二級管指示步進電機工作時的狀態，配有步進電機標準接口，使用時可直接插拔。
DC5V供電，直徑28mm，步距角：5.6525×1/6。
7、線纜/通信線
符合GB/T2951.11-2008標準的電源/通信電纜。
8、接近開關模塊
（1）接近開關采用埋入式安裝，感應方式為電感式。
（2）螺紋口徑為M18，可以在5mm的距離內檢測到金屬物體，輸出信號。
9、AC/DC電源適配器
提供實訓操控平臺上各類設備或傳感器使用的AC/DC電源。
10、液位傳感器模塊
（1）輸入電壓DC5～24V，耗電流為5mA，輸出電流1～100mA。
（2）響應時間500ms，工作環境溫度0～85℃，靈敏度≤20mm，±1.5mm的液位誤差。
11、檔位開關模塊
（1）檔位開關可實現3擋調節，自鎖定復位方式。
（2）觸點方式為2常開，最大安全工作電流可通過10A。
12、溫度傳感器模塊
（1）采用工業級芯片，高精度溫濕度傳感器，確保產品的優異可靠性、高精度、互換性。
（2）采用RS485硬件接口(具有防雷設計)，協議層兼容標準的工業Modbus-Rtu協議。集MODBUS協議與普通協議于一體，用戶可以自行選擇通信協議，普通協議帶有自動上傳功能 (連接RS485通過串口調式工具即會(huì )自動輸出溫度)。
（3）DC5～30V供電，輸出RS485信號。
（4）可在-40℃～+60℃溫度范圍內測量，測量精度0.1℃。
13、聲音傳感器模塊
（1）用于檢測環境聲音的有無和判斷聲音強度的大小等。
（2）麥克風的靈敏度為52dB，頻段在50Hz ~ 20KHz，工作電壓為3.3V ~ 5.3V。
14、編譯器及下載器
配套PLC模塊的編譯器及下載器。
15、模擬量輸入模塊
2通道模擬量輸入（AI）；配套PLC設備的模擬量輸入擴展模塊。
16、模擬量輸出模塊
2通道模擬量輸出（AO）；配套PLC設備的模擬量輸出擴展模塊。
17、RS485通信模塊
2通道RS485串口通信；配套PLC設備的RS485通信擴展模塊。
18、控制電腦（用戶自配）
（1）提供知名品牌整機電腦
（2）內存容量: 16GB，硬盤容量: 256GB。
（3）內存類型: DDR4，內存頻率: 2400MHz及以上。
（4）顯存類型: GDDR5，顯存容量: 4GB。
（5）主板結構: ATX。
（6）光驅類型: 無光驅。
（7）顯卡類型: 獨立顯卡。
（8）獨立顯卡型號: RX550、GTX1650、GTX950等。
（9）CPU核心數: 十二線程六核心，CPU主頻: 2.9GHz及以上。
（10）散熱方式: 風冷。
（11）硬盤類型: 固態硬盤。
（12）CPU系列: 十代Intel I5及以上。
19、液晶監視器（選配）
產品尺寸：21.5″亮度：200cd/m²對比度：1000:1分辨率：1920×1080裸機尺寸（含邊框）：502.80×299.78×47.60安裝方式：底座、壁掛控制方式：按鍵控制輸入信號：VGA(D-Sub)×1、HDMI×1、AUDIO in×1輸出信號：內置喇叭標配配件：VGA線纜、電源線、底座、說明書；選配配件：壁掛。
20、PLC編譯軟件
（1）配套兩種PLC模塊對應提供的程序編譯軟件。
（2）支持中文操作界面。
（3）支持梯形圖編程。
二、配置清單
| 序號 | 設備名稱 | 數量 | 單位 |
| 1 | 防靜電實驗臺 | 1 | 張 |
| 2 | PLC模塊 | 1 | 套 |
| 3 | 按鈕(黃綠紅) | 3 | 個 |
| 4 | 信號指示燈(黃綠紅) | 12 | 個 |
| 5 | RS485壓力傳感器模塊 | 1 | 個 |
| 6 | 步進電機 | 1 | 個 |
| 7 | 線纜/通信線 | 1 | 套 |
| 8 | 接近開關模塊 | 2 | 個 |
| 9 | AC/DC電源適配器 | 1 | 個 |
| 10 | 液位傳感器模塊 | 1 | 個 |
| 11 | 檔位開關模塊 | 2 | 個 |
| 12 | 溫度傳感器模塊 | 1 | 個 |
| 13 | 聲音傳感器模塊 | 1 | 個 |
| 14 | 編譯器及下載器 | 1 | 套 |
| 15 | 模擬量輸入模塊 | 1 | 套 |
| 16 | 模擬量輸出模塊 | 1 | 套 |
| 17 | RS485通信模塊 | 1 | 套 |
| 18 | 控制電腦 | 1 | 套 |
| 19 | 液晶監視器 | 1 | 臺 |
| 20 | PLC編譯軟件 | 1 | 套 |
