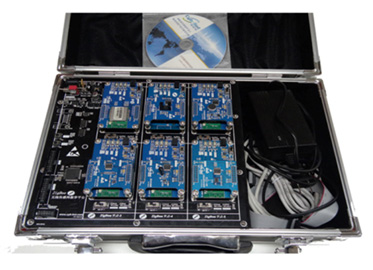

LGWL-IPV6A型 IPV6無線傳感器網絡(luò )教學科研平臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
LGWL-IPV6A型 IPV6無線傳感網教研平臺，是專為教學和實驗室設計的基于IEEE802.15.4物理層的無線IPv6傳感網平臺，該平臺集中面向下一代互聯網絡(luò )IPv6協議技術應用，針對低功耗、低損耗無線網絡(luò )特點，結合自主研發的IPv4-IPv6智能網關和多節點傳感器模塊，可實現基于無線IPv6傳感網的應用學習與研究。系統配套完整的軟硬件資源，全部開放的源代碼，是物聯網技術中前沿技術學習與研究*為理想的無線傳感網絡(luò )實驗平臺。
一、產品特點
1、下一代互聯網IPv6協議
系統率先采用IPv6協議棧應用，采用IEEE802.15.4物理層、MAC進行無線通訊，可組 建基于IPv6的無線傳感網絡(luò )應用。
2、WSN與Internet互聯互通
通過IPv6/IPv4智能網關，IPv6網絡(luò )中的任意節點可以快速連接Internet互聯網。
3、豐富的接口和擴展功能
平臺融合了物聯網架構中的感知層、網絡(luò )層和應用層，可配套20余種智能傳感器，對多 種數據進行采集和處理。
4、多課程、多知識點的教學與科研
產學研結合，可以加速產業化發展，推動下一代互聯網商用進程，促進新型業務研發和 應用。
二、硬件資源
平臺硬件由IPv6/IPv4智能網關、無線通訊模塊和智能傳感器模塊三部分構成。
三、軟件資源
四、實驗項目
五、設備配置清單：
1、下一代互聯網IPv6協議
系統率先采用IPv6協議棧應用，采用IEEE802.15.4物理層、MAC進行無線通訊，可組 建基于IPv6的無線傳感網絡(luò )應用。
2、WSN與Internet互聯互通
通過IPv6/IPv4智能網關，IPv6網絡(luò )中的任意節點可以快速連接Internet互聯網。
3、豐富的接口和擴展功能
平臺融合了物聯網架構中的感知層、網絡(luò )層和應用層，可配套20余種智能傳感器，對多 種數據進行采集和處理。
4、多課程、多知識點的教學與科研
產學研結合，可以加速產業化發展，推動下一代互聯網商用進程，促進新型業務研發和 應用。
二、硬件資源
平臺硬件由IPv6/IPv4智能網關、無線通訊模塊和智能傳感器模塊三部分構成。
| IPv6智能網關 | |
| CPU處理器 | Broadcom 5354 基于MIPS32架構，主頻240MHz |
| 內存及FLASH | 32MB內存，16MB FLASH |
| 網絡(luò )接口 | 5端口交換機（2.4GHz 802.11b/g芯片，支持*高125Mbps） |
| 無線/網絡(luò )通信 | ZigBee/IPv6 802.15.4無線射頻芯片 |
| 電源： | 電源適配器 12V |
| 無線通信節點 | |
| IPv6節點 | 處理器 STM32W108，基于A(yíng)RM Cortex-M3高性能的微處理器，集成了2.4GHz IEEE 802.15.4射頻收發器，板載天線 |
| 存儲器：128KB閃存和8KB RAM | |
| 用戶自定制：按鍵*1，LED*2 | |
| 供電電壓：3.7V 收發電流： 27mA/40mA，支持電池供電 | |
| 擴展J-Link調試接口 | |
| 傳感器模塊 | |
| 處理器 | STM8S103高性能8位框架結構的微控制器，主頻24MHz |
| 外設 | LED燈、UART串口、ST-Link接口及電源接口 |
| 傳感器種類 |
紅外對射傳感器 光照傳感器 聲光報警器 溫濕度傳感器 可燃氣傳感器 |
| 外擴輔助模塊 | |
|
USB-UART 擴展板 |
核心芯片： FT232RL 功能：連接PC機與網絡(luò )節點串口調試功能 接口：VCC GND TXD GND RXD |
| 電池模塊 |
功能：鋰電池供電,提供低電壓報警,提示用戶充電 接口：3.7V |
| 電池充電板 | 5V電源適配器,雙路鋰電池充電 |
| 調試工具 | ST-Link仿真調試工具、J-Link仿真調試工具 |
| IPv6智能網關 |
操作系統：Openwrt，實現IPv6網絡(luò )的全部功能、IPv4到IPv6的自動轉換 開發工具：linux(RHEL6)、openwrt源碼包 實驗內容：可進行Linux編程開發，包括Linux內核移植與裁剪、文件系統定制、驅動程序調試與開發、應用程序的移植與開發、交叉編譯、shell編程、網絡(luò )通信、防火墻技術、路由技術、WEB配置系統、數據庫技術等。 |
| IPv6通信節點 |
操作系統：Contiki 2.5 協議：基于Contiki OS在802.15.4平臺上實現完整的IPv6協議(Contiki OS uIPv6協議棧) 功能：自動組網、自動路由、無線數據傳輸等 |
| 傳感器模塊 | 功能：基于IAR for STM8的開發環境，實現傳感器數據采集與串口協議通訊 |
| 第一章. 實驗環境與軟件工具 |
| 1.1開發平臺簡介 |
| 1.2 Windows系統開發環境 |
| 1.3 Linux系統開發環境 |
| 第二章. 智能傳感器模塊部分 |
| 實驗一. 磁檢測傳感器 |
| 實驗二. 光照傳感器 |
| 實驗三. 人體檢測傳感器 |
| 實驗四. 溫濕度傳感器 |
| 實驗五. 可燃氣檢測傳感器 |
| 第三章. IPv4-IPv6網關通信實驗 |
| 實驗一. IPv4-IPv6智能網關入門實驗 |
| 實驗二. IPv4-IPv6智能網關SOCKET編程實驗 |
| 實驗三. IPv4-IPv6智能網關IPv6編程實驗 |
| 實驗四. IPv4-IPv6智能網關CGI編程實驗 |
| 第三章. IPv6模塊通信實驗 |
| 實驗一. 基于IPv6的Contiki系統入門實驗 |
| 實驗二. 基于IPv6模塊的進程間交互的實驗 |
| 實驗三. 基于RPL的點對點通信實驗 |
| 實驗四. 基于IPv6模塊的單播與多播通信實驗 |
| 實驗五. IPv6模塊與PC機的UDP通訊實驗 |
| 實驗六. 遠程顯示IPv6模塊傳感器信息實驗 |
| 實驗七. 基于IPv6模塊的傳感器數據曲線繪制實驗 |
| 綜合項目實驗部分 |
| 物聯網綜合應用實驗 基于IPv6無線傳感器網絡(luò )應用實例 |
| 序號 | 名稱 | 單位 | 數量 | 備注 |
| 1 | 實驗開發平臺主板 | 套 | 1 | |
| 2 | IPv6智能網關 | 套 | 1 | 帶電源與網線 |
| 3 | IPv6無線通訊模塊 | 塊 | 6 | |
| 4 | 光照度傳感器 | 塊 | 1 | 可選配其他配套傳感器模塊 |
| 5 | 溫濕度傳感器模塊 | 塊 | 1 | 可選配其他配套傳感器模塊 |
| 6 | 可燃氣傳感器 | 塊 | 1 | 可選配其他配套傳感器模塊 |
| 7 | 紅外對射傳感器 | 塊 | 1 | 可選配其他配套傳感器模塊 |
| 8 | 聲光報警模塊 | 塊 | 1 | 可選配其他配套傳感器模塊 |
| 9 | 電源適配器(DC 5V3A) | 塊 | 1 | |
| 10 | USB2UART調試板 | 塊 | 1 | 帶配線 |
| 11 | 雙母交叉串口線 | 根 | 1 | |
| 12 | ST-Link仿真器 | 套 | 1 | 帶配線 |
| 13 | J-Link仿真器 | 套 | 1 | 帶配線 |
| 14 | 配套光盤 | 張 | 1 | |
| 15 | 實驗指導書 | 本 | 1 | 電子版 |
