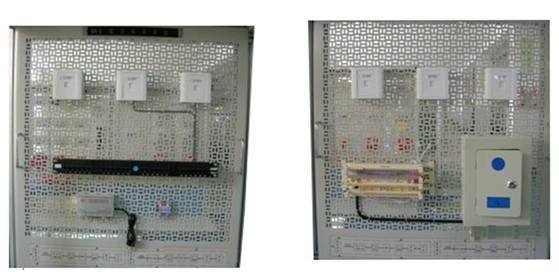

智能樓宇供配電照明實訓系統

一、概述

該智能樓宇供配電照明實訓系統配合智能建筑樓宇供配電系統有關課程，進行有關供配電低壓部分的教學實訓，可以模擬智能樓宇中的照明供電控制系統。讓學生了解樓宇中配電系統的基本結構，熟悉供配電監控系統，掌握供配電系統在樓宇自動化系統中的應用，可用于學習普通照明電路的安裝調試、認識智能樓宇整體控制構架、了解LON現場總線采集控制系統結構，掌握力控組態軟件的應用、智能照明控制方案的實現等。

該智能化樓宇實訓裝置系統能滿足“智能建筑”、“建筑電氣”、“樓宇自動化”等專業的實訓教學要求，適用于各類職業教育培訓機構的教學。

二、系統組成及特點

樓宇實驗系統由基于LON Talk協議的采集控制器組成網絡(luò )，整個系統由LonWorks網絡(luò )適配器、LonWorks采集控制器、模擬照明配電盤、模擬照明燈具、能源計量電度表、電壓電流傳感器、計算機以及力控組態軟件等組成。其主要設備包含：實訓平臺、LON網絡(luò )適配器、LON數據采集控制器、模擬照明配電盤（含指針表計、控制開關）、電壓傳感器、電流傳感器、能量計量電度表（單相、三相）、模擬照明燈具、空氣開關、接觸器、照明控制開關、力控組態軟件等。

該樓宇實驗實訓裝置具有以下特點：

(1)供配電系統和照明系統可實現實時調度運行

(2)采用DDC采集控制模塊實現對電力系統中各類數據的采集與控制

(3)采用先進LonWorks總線通信協議組網

(4)配備上位機監控系統，可實時監控供配電網絡(luò )結構，分析和打印各類電量數據，還可監控照明系統，控制照明線路

(5)實訓裝置的設備采用樓宇智能系統實驗模塊式，方便學生了解現場設備

三、技術指標

(1)工作電源：三相四線AC380V±10%50Hz

(2)工作環境：環境溫度范圍為-10℃～+40℃相對濕度＜85%（25℃）海拔＜4000m

(3)整機容量：＜5.0kVA

(4)安全保護：具有漏電保護

四、樓宇實訓考核系統配置

NO	器材名稱	型號	品牌/廠家	數量
1	照明配電箱		理工偉業	1
2	單聯開關	A86K11-10BN	鴻雁電器	1
3	雙聯開關	A86K22-10BN		1
4	觸摸延時開關	A86KTCY100N		1
5	人體感應延時開關	A86KHY100N	民揚民揚深圳圣斯爾	1
6	大翹板雙路開關	A86K12-10BN		1
7	聲光控延時開關	A86KSGY100N		1
8	空氣開關	DZ47LE-63 4P/C10		1
9	漏電保護器	DZ47LE-63 2P/C10		1
10	電流變送器	CE－IJ31－34BS3-0.5/0~5A		1
11	電壓變送器	CE－VJ41－34MS3-0.5/0~250V	深圳圣斯爾	1
12	三相四線電度表	DT862a	西子	1
13	單相電度表	DD862a	西子	1
14	DDC通用控制模塊	HW-BA5202	青島海灣	1
15	鎮流器	HLDGZHE-M13W		1
16	日光燈管	10W		1
17	開關盒	86×86×40(86SM40)	鴻雁電器	5
18	節能燈(螺口）	220V/5W		1
19	磨砂白熾燈泡	220V/25W	佛山	1
20	彩色白熾燈	220V/25W黃色	佛山	1
21		220V/25W綠色	佛山	1
22		220V/25W紅色	佛山	1
23	LON網卡組態軟件實驗導線及配件	PCLTA-20 LonWorks	上海船舶運輸科學研究所	1
24	LON網卡組態軟件實驗導線及配件	768點通用版	北京三維力控教育版	1
