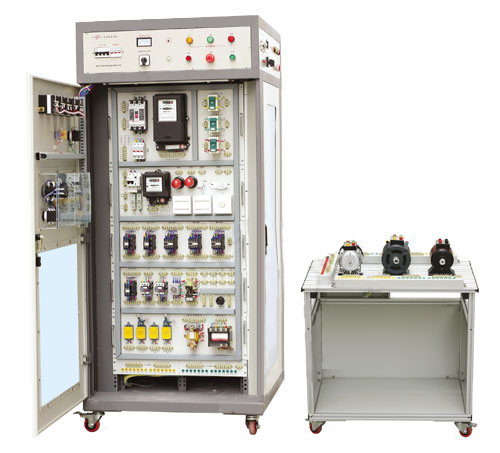

高級維修電工綜合實訓柜

一、產品概述
高級維修電工綜合實訓柜裝置是根據中、高級維修電工應具備的技能要求進行設計的，并適當增加了新技術。包含了繼電接觸控制、低壓配電、儀表照明、電機拖動、可編程控制器、觸摸屏、變頻調速、直流調速、電力電子、自動控制等技術。提高學生對電氣系統的施工設計、工藝安裝、接線調試、程序設計、運行維護、故障維修等綜合能力?？蛇M(jìn)行維修電工基本技能和核心技能的訓練，也可以進行創(chuàng )新技能的拓展訓練，完成多層次的考核，切實提高學生的技能水平。

二、產品特點
維修電工綜合實訓柜按生產現場控制柜設計，包含有A、B、C三面實訓功能區，D面為故障設置區及工具箱，每個實訓區電源相互獨立、互不干涉、資源共享，有效利用電氣柜的空間，結構設計緊湊、美觀大方。
實用性強：實訓柜上可以完成多項實訓內容（含初、中、高、技師），選用的元件與生產、生活中實際使用的一樣，實訓與生產實際工作過程相同，有利于培養學生形成職業能力。
電力電子實訓模塊采用抽屜式結構，可以直接在實際線路板上進行測試、故障檢測維修。
所有電器的節點都全部引到接線端子排上，并用標準符號進行標識，接線時直接在端子排上操作接線，可以避免器件本體的損壞，延長器件的使用壽命，保證實訓順利進行。
本裝置采用模塊式結構，擴展性強，可用于維修電工初、中、高、技師日常培訓及職業技能鑒定。
三、技術性能
輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
工作環境：環境溫度范圍為-10℃～+40℃ 相對濕度＜85%（25℃）海拔＜2000m
裝置容量：＜1.5kVA
外形尺寸：850mm×950mm   ×1900mm
設備重量：200kg
四、產品結構與組成
    設備采用標準電氣柜結構，內置網孔板和功能模塊，配置有A、B、C三面實訓功能區，D面為故障設置區及工具箱，可以根據需要靈活組合，配置有儀表、開關、低壓電器、變頻器、可編程控制器、電力電子、自動控制、觸摸屏、步進電機驅動器、電機等模塊。
    A面：配置有可編程控制器模塊、變頻器模塊、觸摸屏模塊、不銹鋼網孔實操板、低壓電器元件（提供散件學生自行布局安裝）?？蛇M(jìn)行電氣控制線路安裝調試、故障檢修；PLC改造機床電氣線路的設計、安裝調試、故障檢修；變頻調速；組態編程調試；現代控制技術與自動化系統設計安裝調試等實訓內容。
    B面：配置有斷路器、保險絲、單/三相電度表、電流互感器、測量?jì)x表、照明開關、白熾燈、日光燈、交流接觸器、熱繼電器、時間繼電器、行程開關等等?？蛇M(jìn)行室內線路的安裝接線；動力配電線路的安裝接線；電氣控制線路的安裝接線。
    C面：包含電源、給定、調節器、晶閘管觸發電路、電流反饋與過流保護電路、轉速變換器、電壓變換器、儀表、晶閘管主電路、直流機組、測速發電機、可調電阻器等模塊?？蛇M(jìn)行電力電子電路的調試、檢修；直流調速系統調試檢修。
五、基本配置

序號	名稱	規格與型號	數量	備注
	實訓柜	電源：三相五線～380V±10% 50Hz 尺寸：850mm×950mm×1900mm 功率：＜1.5kVA 配置A、B、C三個操作面，D面為故障設置模塊和工具箱	1臺	A面配置見附件一 B面配置見附件二 C面配置見附件三
	實訓桌	尺寸：860mm×760mm×750mm	1臺	型材
	電機	三相步進電機	1套
		WDJ26三相鼠籠式異步電動機	1臺
		WDJ22雙速異步電動機	1臺
		DJ17三相線繞式異步電動機	1臺
		DJ15直流并勵電動機	1臺
		DJ13-1直流發電機	1臺
	元器件		1套	詳見附件四
	電機固定導軌	DD03-3不銹鋼電機導軌、光碼盤測速系統（日本歐姆龍 1024光電編碼器及數顯轉速表）	1臺
	19芯航空電纜線	2m	4根

附件一：A面模塊配置

序號	名稱	主要元件及規格	數量	備注
	三菱PLC主機	FX2N-48MT-001 （24DI/24DO），FX0N-3A模擬量模塊(2AI/1AO)，帶RS485通訊模塊，配SC-90編程電纜	1套
	三菱變頻器及步進電機驅動器	三菱E740-0.75kW 三相380V；3ND583三相步進電機驅動器	1套
	觸摸屏	10.4吋彩色	1套
	網孔實操板	650mm×700mm×1.5mm	1塊
	按鈕操作面板	信號指示燈、按鈕開關、旋鈕開關、急停按鈕、凸輪開關、十字開關	1塊
	航空插頭轉換板	28位端子排	1塊
	元器件		1套

附件二：B面模塊配置

序號	名稱	主要元件及規格	數量	備注
	儀表面板	交流電壓表、交流電流表、功率因數表	1塊
	按鈕操作面板	信號指示燈、按鈕開關、凸輪開關、十字開關等	1塊
	動力配電板	塑殼斷路器、保險絲、三相四線電度表、電流互感器	1塊
	室內布線板	單相電度表、單相漏電保護器、保險絲、各種照明開關插座、日光燈套件、白熾燈組	1塊
	低壓電器板一	交流接觸器	1塊
	低壓電器板二	交流接觸器、熱繼電器、時間繼電器等	1塊
	低壓電器板三	行程開關、控制變壓器、過電流繼電器等	1塊
	航空插頭轉換板	28位端子	1塊

附件三：C面模塊配置

序號	名稱	配置內容	數量	備注
	電力電子實訓模塊一	轉速變換器、電壓變換器	1塊	抽屜式
	電力電子實訓模塊二	電流反饋與過流保護模塊	1塊	抽屜式
	電力電子實訓模塊三	電流調節器和速度調節器	1塊	抽屜式
	電力電子實訓模塊四	零電平檢測、轉矩極性鑒別、邏輯控制	1塊	抽屜式
	電力電子實訓模塊五	三相晶閘管觸發電路(正橋)	1塊	抽屜式
	電力電子實訓模塊六	TCA785集成觸發電路、單結晶體管觸發電路	1塊	抽屜式
	接線模塊	C001～C006接線端子板及走線槽	1塊
	電源模塊	三相交流電源、三相整流變壓器、同步變壓器、勵磁電源(DC220V)、電感1只、給定（±15V）及輸出指示	1塊
	晶閘管主電路模塊	三相可控硅模塊2只、晶閘管4只、整流二極管6只，直流電流互感器1只、三相芯式變壓器1組	1塊
	測量?jì)x表模塊	數字交流真有效值電壓表（0～500V）一只、數字交流真有效值電流表(0～5A)一只、直流電壓表（±300V）一只、直流電流表（±2A）一只	1塊
	可調負載模塊	2×900Ω/0.41A可調磁盤電阻器2只、2×90Ω/1.41A可調磁盤電阻器1只	1塊
	航空插頭轉換板	24位端子	1塊

附件四：元器件

序號	名稱	主要元件及規格	數量	備注
	空氣開關	DZ47-63LE10A4P	1只
	保險絲	RT18-32/3P	1只
	保險絲	RT18-32/2P	1只
	交流接觸器	LC1-D0610M5N	7只
	熱繼電器	JRS1D-25 1A	2只
	行程開關	LX19-001	4只
	控制變壓器	BK150	1只
	走線槽	2525	2米
	導軌	H35	2米

六、實訓項目
（一）電氣控制
異步電動機點動控制電路
異步電動機兩地控制電路
異步電動機聯鎖正反轉控制電路
雙重聯鎖控制電路
自動順序控制電路
三相異步電動機手動順序啟動
異步電動機Y-Δ控制電路
異步電動機能耗制動控制電路
按鈕聯鎖的三相異步電動機正反轉控制線路
接觸器聯鎖的三相異步電動機正反轉控制線路
雙重聯鎖的三相異步電動機正反轉控制線路
單向減壓?jiǎn)?dòng)及反接制動控制線路
異步電動機反接制動控制電路
自動往返控制電路
正反轉點動、啟動控制電路
帶有點動的自動往返控制電路
異步電動機自鎖控制電路
異步電動機單向點動、啟動控制電路
三相異步電動機定子串電阻減壓?jiǎn)?dòng)手動、自動控制線路
接觸器控制雙速電動機的控制線路
時間繼電器控制雙速電機的控制線路
C620-1型車床電氣控制線路
Y3150型滾齒機電氣控制線路
電動葫蘆電氣控制線路
Z3040搖臂鉆床電氣控制線路
CA6140車床電氣控制線路
X62W萬能銑床電氣控制線路
（二）室內照明及動力配電
插座和一個開關控制一盞燈（白熾燈、熒光燈、二極漏電開關）
兩個雙聯開關控制一盞燈（白熾燈、熒光燈、二極漏電開關）
三個開關控制一盞燈（白熾燈、熒光燈、二極漏電開關）
日光燈線路的接線
聲控開關控制白熾燈電路的接線
觸摸延時開關控制白熾燈電路的接線
人體感應開關控制白熾燈電路的接線
單相電度表直接接線電路
單相電度表經電流互感器的接線電路
電壓表、電流表接線電路
萬能轉換開關和電壓表測量三相電壓接線
一只電流互感器用于單相回路的控制電路接線
三只電流互感器接成星型接線電路
三只電流互感器接成三角形接線電路
三相功率因數表的測量電路
三相四線有功電度表的接線電路
三相四線有功電度表經電流互感器的接線電路
（三）PLC電氣控制及機床線路改造
PLC控制的三相鼠籠式異步電動機點動控制和自鎖線路
PLC控制的三相鼠籠式異步電動機帶延時正反轉線路
PLC控制的三相鼠籠式異步電動機聯鎖正反轉線路
PLC控制的三相鼠籠式異步電動機Y/Δ換接起動線路
PLC控制的三相鼠籠式異步電動機反接制動線路
PLC控制的三相鼠籠式異步電動機能耗制動線路
PLC控制的三相鼠籠式異步電動機串電阻起動線路
PLC控制的自動往返線路
PLC控制的兩地啟動停止線路
PLC控制的三相鼠籠式異步電動機順序啟動線路
PLC控制的電動葫蘆電氣線路
PLC控制的C6140型普通車床電氣線路
PLC控制的C650-2型普通車床電氣線路
PLC控制的M7120型平面磨床電氣線路
PLC控制的M7130K型平面磨床電氣線路
PLC控制的M1432A型萬能外圓磨床電氣線路
PLC控制的X62W型萬能銑床電氣線路
PLC控制的Z3050型搖臂鉆床電氣線路
PLC控制的Z3040B型搖臂鉆床電氣線路
PLC控制的Z35型搖臂鉆床電氣線路
（四）PLC、變頻器、觸摸屏的綜合應用
變頻器功能參數設置與操作
變頻器無級調速
變頻器控制電機正反轉
外部端子點動控制
多段速度選擇變頻調速
外部模擬量（電壓/電流）變頻調速
瞬時停電起動控制
PID變頻調速控制
PLC對象實訓（十字路口交通燈、電梯、步進電機等）
PLC控制變頻器外部端子的電機正反轉
基于PLC的程序運轉控制
基于PLC模擬量控制變頻開環調速
基于PLC通信方式的變頻器開環調速
基于PLC通信方式的速度閉環定位控制
基于PLC模擬量方式的變頻器閉環調速
PLC與人機界面觸摸屏通訊控制
PLC、人機界面觸摸屏與變頻器通訊控制
PLC與人機界面觸摸屏數字量調速
PLC與人機界面觸摸屏模擬量調速
（五）電力電子技術實訓
單結晶體管觸發電路
鋸齒波同步移相觸發電路
西門子TCA785集成觸發電路
單相半波可控整流電路
單相橋式半控整流電路
單相橋式全控整流電路
三相半波可控整流電路
三相橋式半控整流電路
三相橋式全控整流電路
單相、三相交流調壓電路
直流斬波實訓
（六）直流調速實訓
晶閘管直流調速系統各主要單元的調試
單閉環不可逆直流調速系統
電壓、電流雙閉環不可逆直流調速系統
轉速、電流雙閉環不可逆直流調速系統
帶電流截止的轉速單閉環不可逆直流調速系統
邏輯無環流可逆直流調速系統
轉速、電流雙閉環三相異步電動機調壓調速系統
轉速、電流雙閉環三相異步電動機串級調速系統
（七）綜合實訓
PLC電氣控制與故障排除：進行線路設計、器件選擇及安裝、PLC程序編寫與調試、故障檢修；
現代控制技術與自動化系統安裝調試：進行線路設計、器件選擇及安裝、參數設置、程序編寫與調試、建立組態通訊監控。
電力電子電路調試檢修：進行單/三相橋式可控整流電路線路連接；參數調整、線路調試及波形測試記錄、故障檢修。
電氣控制系統檢修：進行直流調速系統線路連接、參數調整、調試運行、故障維修
