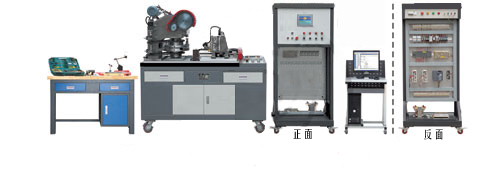

機械設備裝調與控制技術實訓裝置
一、產品概述
機械設備裝調與控制技術實訓裝置依據相關國家職業標準及行業標準，結合各職業院校、技工院校“工程機械運用與維護”、“機械制造與自動化”、“機電設備安裝與維修”、“自動化生產設備應用”、“機械裝配”、“機械設備裝配與自動控制”等專業的培養目標而研制。通過項目實訓主要培養學生識讀裝配圖和零件圖;機械部件的裝配與調整；電氣控制線路的設計與維修；變頻器、伺服電機驅動器、步進電機驅動器參數設置；PLC硬件組態以及程序編寫與調試；機械設備裝調與整機運行等職業能力。通過項目實訓提高學生在機械設備、機電設備企業及相關行業一線工藝裝配與實施、機電設備安裝調試和維護修理、機械設備電氣控制、機械加工質量分析與控制、基層生產管理等崗位的就業能力。
二、產品特點
實操性強:依據相關國家職業標準、行業標準和崗位要求設置各種實際工作任務，以職業實踐活動為主線，通過“做中學”，真正提高學生的動手技能和就業能力。
模塊化設計:由多種機械部件組成，既可將各部件作為獨立的模塊進行訓練，也可將各部件組成綜合的機械系統進行訓練。
綜合性強:裝置可完成機械設備安裝與調整、電氣設計與線路連接、PLC和觸摸屏程序編寫、機電聯調、裝配精度檢測等典型工作任務，滿足實訓教學、工程培訓及職業競賽的需要。
三、技術性能
輸入電源:三相四線（或三相五線）～380V±10% 50Hz
工作環境:溫度-10℃～+40℃ 相對濕度≤85%（25℃） 海拔＜4000m
裝置容量:＜2.0kVA
外形尺寸:1400mm×700mm×1450mm（實訓臺）、800mm×600mm×1800mm（電氣控制柜）
1200mm×600mm×780mm（操作臺）、560mm×600mm×1020mm（電腦桌）
安全保護:具有電流型漏電保護，安全符合國家標準
四、系統組成
本裝置主要由實訓臺、電氣控制柜（包括電源控制模塊、可編程控制器模塊、變頻器模塊、觸摸屏模塊、步進電機驅動器模塊、伺服電機驅動器模塊等）、動力源（包括三相交流電機、步進電機、交流伺服電機等）、機械傳動機構、送料部件（十字滑臺）、轉塔部件、模具、機械式?jīng)_料機構、裝調工具、常用量具、操作臺、型材電腦桌等組成。
系統基本配置表
五、實訓項目
項目一 機械識圖與裝配工藝的編寫
根據部裝圖和總裝圖，讀懂機械設備的工作原理、裝配關系和技術要求等內容，并編寫裝配工藝。
項目二 機械設備裝調對象的裝配與調整
根據部裝圖、總裝圖及機械設備的功能要求，按照正確的裝配工藝要求，完成機械設備裝調對象的裝配與調整等工作。
項目三 電器安裝與電路連接
根據電氣圖紙和功能要求，完成機械設備電氣控制系統的器件安裝和電路連接。
項目四 機械設備的程序編寫與參數設置
根據機械設備的功能要求，進行PLC、觸摸屏程序的編寫與調試，變頻器、步進電機驅動器及伺服電機驅動器參數設置，各種傳感器位置調整及參數設置。
項目五 機械設備的精度檢測
根據機械設備的功能要求，完成機械設備裝配過程中及裝配完成后的精度檢測。
項目六 機械設備的調試、運行及試加工
調試運行機械設備，達到規定的工作要求和技術要求，并進行機械設備的試加工。
