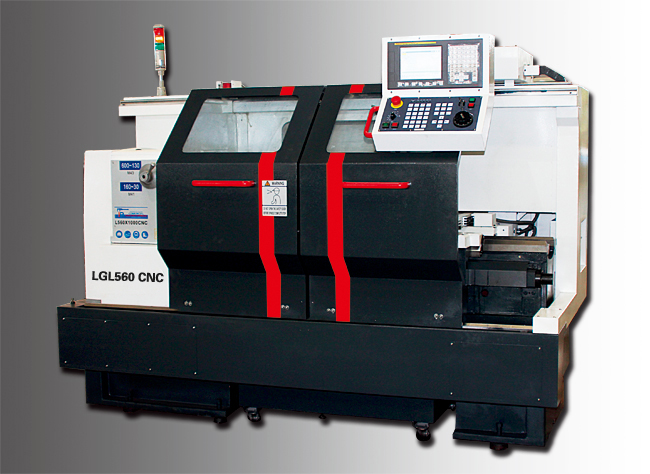

LGL560/LGL660型數控車床

品牌：理工偉業 咨詢電話：010-82827827 82827835

數控系統：華中系統、廣數系統、法那克系統、西門子系統等可根據用戶選配。

型號	Model	LGL560 CNC x 1000/1500	LGL660 CNC x 1500/2000
產品編號	Code No.	C1356000/C1356100	C1366000/C1366100
加工范圍	CAPACITY
床身上*大工件回轉直徑	Swing over bed	ø560mm	ø660mm
拖板上*大工件回轉直徑	Swing over cross slide	ø355mm	ø440mm
兩頂尖中心距	Admits between	1000mm/1450mm	1500mm
主軸	SPINDLE
主軸端部	Spindle nose	D1-8	D1-8
主軸通孔直徑	Spindle bore	ø80mm	ø105mm
主軸內孔錐度	Taper of spindle bore	MT7	ø113(1:20)
主軸轉速范圍	Range of spindle speed	32-2000 rpm	15-1500 rpm
進給	FEEDS
X軸行程	X-travel	250mm	370mm
Z軸行程	Z-travel	1340mm	1460mm
X軸快移速度	X rapid speed	3000mm/min	7500mm/min
Z軸快移速度	Z rapid speed	6000mm/min	9000mm/min
*小設定單位	Min. Input	0.001mm	0.001mm
X向定位精度	X positioning accuracy	±0.01mm	±0.015mm
Z向定位精度	Z positioning accuracy	±0.015mm	±0.02mm
X向重復定位精度	X repositioning accuracy	±0.006mm	±0.006mm
Z向重復定位精度	Z repositioning accuracy	±0.01mm	±0.01mm
刀架工位數	Nos. of tool position	8	6 or 8
刀具*大截面	Max.section of tool	25x25mm	32x32mm
尾座	TAILSTOCK
尾座套筒直徑	Quill diameter	ø75mm	ø90mm
尾座套筒行程	Quill travel	ø180mm	ø235mm
尾座套筒內孔錐度	Quill taper	MT5	MT5
電機	MOTOR
主電機功率	Main motor power	7.5KW	7.5KW
冷卻泵功率	Coolant pump power	0.09KW	0.09KW
外形尺寸及重量	DIMENSION AND WEIGHT
外形尺寸（長x寬x高）	Overall dimension(LxWxH)	3100x1220x1930mm	3120x1900x1870mm
包裝箱尺寸（長x寬x高）	Packing size(LxWxH)	3400x1400x2240mm	3300x2300x2200mm
凈重/毛重	NW/GW	2350/2750kg	2100/3600kg
