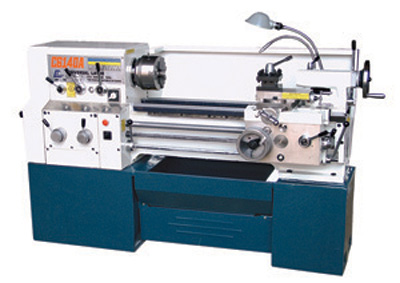

LGC6140A/LGC6240A型普通車床

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、概述

LGC6140A型普通車床本系列車床用途廣泛，主要用于各種回轉體零件的外圓、內孔、端面、錐度、切槽及公制螺紋、模數螺紋、徑節螺紋等的車削加工，此外還可以用來進行鉆孔、鉸孔、套料、擴孔、滾花、拉油槽等加工。適合于使用硬質合金刀具對各種黑色金屬和有色金屬進行強力高速切削。加工精度高（可達IT7級）、操縱方便、造型美觀大方。根據中心據不同分500mm、750mm、1000mm、1250mm。C6140A及C6240A技術參數相同，僅外形有所區別。C6240A為馬鞍車床，用戶根據具體要求選擇。

二、主要規格及參數

車 床型號			LGC6140A	LGC6240A
主機規格	中心高		202mm
	床身上*大回轉直徑		400mm
	*大工件長度		1000mm	1250mm
	刀架*大行程（縱向）		900mm	1150mm
	刀架上*大工件回轉直徑		240mm
	馬鞍槽內*大工件回轉直徑			580mm
	花盤前馬鞍有效長度			200mm
	棒料直徑		45mm
主軸	通孔直徑		46mm
	錐孔		MT6
	轉速50Hz（60Hz）		25～1600r/min (30～2000r/min)正反各12種
刀架	刀架橫向*大行程		240mm
	小刀架*大行程		140mm
	縱向刻度值		0.5mm/格　　　100mm/r
	橫刀架刻度值		0.05mm/格　 4mm/r
	小刀架刻度值		0.05mm/格　　 3mm/r
	刀架回轉角度范圍		１／格
	主軸中心線至刀具支承面距離		27mm
	刀桿截面尺寸（高*寬）		25mm*20mm
	縱向進給量		0.04～2.16 mm/r　　　　138種
	橫向進給量		0.02～1.08 mm/r　　　　138種
	主軸中心線到方刀架側面*大距離		205 mm
尾座	頂尖套內孔錐度		MT4
	頂尖套*大移動量		130mm
	橫向*大移動量		±10mm
螺紋	公制		0.45～20mm/r 　　　　30種
	英制		80～ n/1" 　　　　35種
	模數		0.25～10mm 　　　　　25種
	徑節		160～ DP 　　　　　30種
電機	主電機		YD132M-8/4 　B5　 TH　 3/4.5　 KW
	主電機轉速50HZ（60HZ）		750/1500 r/min (900/1800 r/min)
	冷卻泵電機		AYB-20TH 　　　0.115 KW
外形尺寸長寬高	中心距	500mm	1700mm900mm1250mm
		750mm	1950mm900mm1250mm
		1000mm	2150mm900mm1250mm
		1250mm	2350mm900mm1250mm
凈重	中心距	500mm	1250kg
		750mm	1350kg
		1000mm	1450kg
		1250mm	1550kg
皮帶	主傳動三角皮帶型號規格		A -1950 mm
