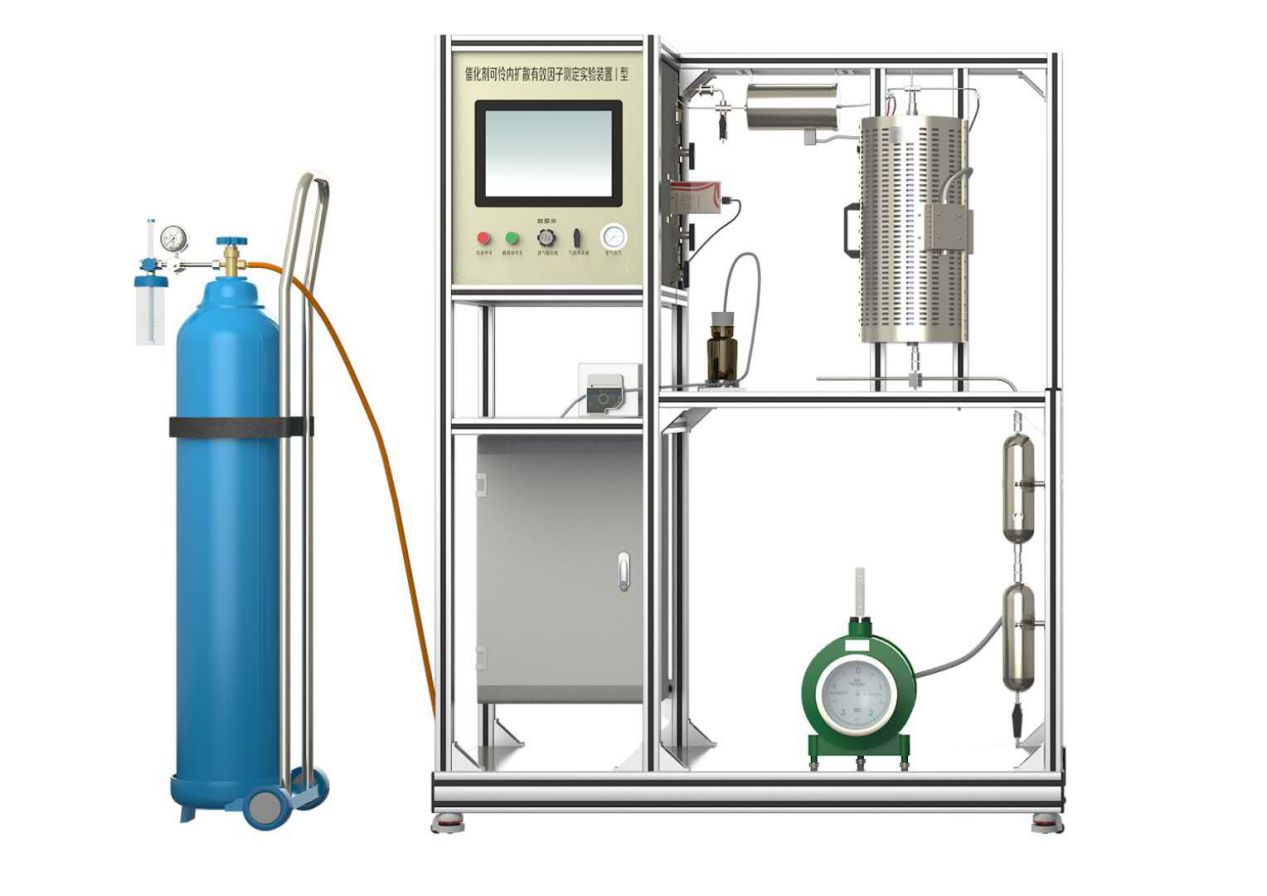

LG-CHJYZ催化劑顆粒內擴散有效因子測定實驗裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、裝置功能
1、了解氣固相催化反應實驗裝置結構和工藝流程。
2、測定氣固相催化反應催化劑顆粒內擴散有效因子η及本征反應動力學實驗數據。
3、裝置能實現催化劑的活性評價、活化再生等操作過程。
4、加熱爐為程序控溫，開放式爐，方便反應器拆裝。
5、耐高溫柔性密封反應器，且便于催化劑填裝。
6、全觸摸集成化控制，高穩定數據傳輸，硬件加密。
7、裝置可實現移動終端掃碼，獲取裝置三維工藝視頻介紹。
二、主要配置
蠕動泵、氣體質量流量計、預熱器、反應器、氣液分離器、冷凝器、壓力儀表、濕式氣體流量計、閥門、實驗管道、溫度傳感器、中央處理器、觸摸屏、高品質鋁合金型材框架。
三、公用設施
1、水：裝置需冷卻水，自帶和自來水管相連的接口。
2、電：電壓AC380V，功率3.5KW，標準三相四線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
四、技術參數
1、體系：苯加氫制環己烷，催化劑：Ni/Al2O3固體顆粒。
2、管式固定床反應器：不銹鋼316L，內徑Φ15mm，長度500mm，催化劑裝填量：1.0～10mL；常壓，加熱爐：開放式爐，加熱形式：碳化硅爐+金屬內襯，三段加熱3.0kW，常溫～800℃。
3、預熱器：不銹鋼316L，內徑10mm，長度250mm，內有防返混及防溝流裝置；加熱爐：0.5kW，常溫～400℃ 。
4、產品冷凝器：316L衛生級不銹鋼，Φ76×200mm（316L內盤管）。
5、氣液分離器：容積500mL，316L衛生級不銹鋼。
6、液體泵：蠕動泵，轉速范圍0.1～50rpm，流量：0.2-10ml/min，4～20mA遠程輸出控制。
7、1 路氣體管路，氣體質量流量控制器控制氣體流量，過流材質316L不銹鋼，量程0-300ml/min,常壓～3.0MPa。 N2標定，準確度：±1%F.S。
8、濕式氣體流量計：額定流量：0.2m3/h，容積：2L，精度：±1%。
9、不銹鋼防震指針壓力表0-0.25MPa,數量2個。
10、溫度傳感器：K熱電偶，顯示分度0.1℃。
11、管路閥門：316L不銹鋼精密卡套管和閥門。
12、節能環保冷凝系統：溫度范圍-10～20℃，5L，數字式，控溫精度±0.5℃。
13、中央處理器：執行速度0.64μs，內存容量16K，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。
14、模擬量模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。
15、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。
16、采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。
17、額定電壓：380V，總功率：3.5kW。
18、外形尺寸：1500×550×1800mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
19、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會(huì )工程化管路標識認知，培養學生工程化理念。
20、配數據采集軟件一套，在線工業組態軟件一套。
五、測控組成
|
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
氫氣流量 |
質量流量計 |
觸摸屏 |
手動調節 |
|
苯加入量 |
蠕動泵 |
觸摸屏 |
轉速調節 |
|
預熱器加熱溫度 |
K型熱電偶 |
觸摸屏 |
固態調壓模塊 |
|
反應器加熱溫度 |
K型熱電偶 |
觸摸屏 |
固態調壓模塊 |
|
反應溫度 |
K型熱電偶 |
觸摸屏 |
無 |
|
反應壓力 |
壓力傳感器 |
觸摸屏 |
無 |
