LG-NLY01A型建筑消防系統實訓平臺（工程型）

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、系統特點
LG-NLY01A型 建筑消防系統實訓平臺（工程型）是依據建筑智能化的標準，在接近工程現場的基礎上，包含了火災自動報警及聯動控制系統、視頻安防系統、入侵報警系統、綜合布線系統等四個子系統。滿足建筑電氣與智能化專業實驗教學基本需求。并能進行智能照明，防雷接地、巡更系統、對講門禁控制系統和有線電視系統等實驗設備的擴展，還為本專業教師提供基本科研平臺。

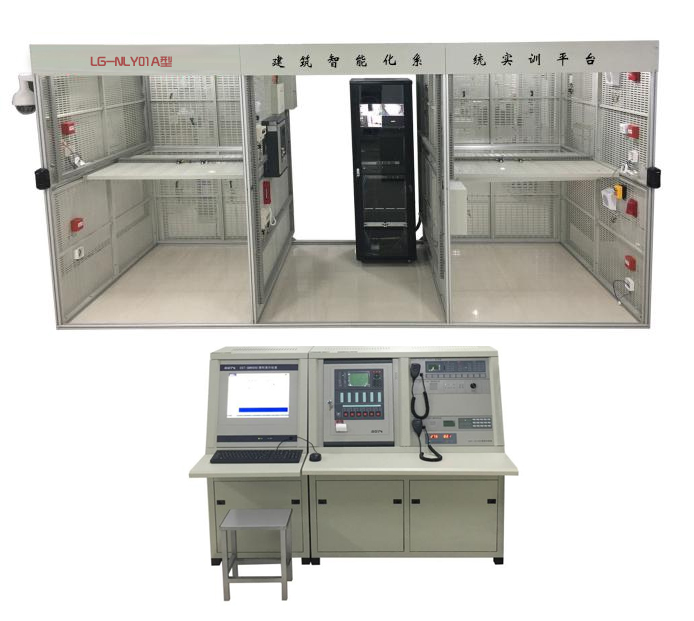

LG-NLY01A型 建筑消防系統實訓平臺（工程型）采用真實智能建筑模型，模擬樓層由鋁合金支架和網孔板搭建而成的兩層模擬樓宇建筑，分別模擬建筑的管理中心、經理室、會(huì )客室、辦公室、會(huì )議室等。

二、技術參數
1.輸入電源：?jiǎn)蜗嗳€(xiàn)～220V±10% 50Hz/60Hz
2.環境溫度：-10℃～+45℃
3.鋁合金支架尺寸：3600mm×1600mm×2400mm
三、系統組成
建筑智能化系統實訓平臺由1套智能建筑模型和1套總控臺組成。智能建筑模型可以獨立實訓，也可以與總控臺組網實訓。
（一）總控臺包括管理控制中心站、報警主機、廣播、電話、電源、圖形顯示等。

序號	名稱	型號	單位	數量
1	火災報警聯動控制器（雙節琴臺柜,含聯動電源用備電及配件）	GST-200火災報警控制系統軟件	套	1
1	火災報警聯動控制器（雙節琴臺柜,含聯動電源用備電及配件）	JB-QB-GST200火災報警控制器(聯動型)	套	1
2	圖形顯示(本裝置含一臺LD-FB-600單節琴臺柜、工業PC機、17寸液晶顯示器、CPU2.4G、Ubuntu Linux操作系統)	GST-GM9000消防控制室圖形顯示裝置	套	1
3		GST-GM9000(software)消防控制室圖形顯示裝置系統軟件	套	1
4	接口卡	GST-NNET-02	塊	1
5	消防應急廣播設備	GST-XG9000A/150	套	1
6	廣播通訊板	JB-QB-GST200	塊	1
7	消防電話	GST-TS9000	臺	1
8	聯網接口卡	GST-INET-04	塊	1

（二）智能建筑模型包括火災自動報警及聯動控制系統、視頻安防系統、入侵報警系統、綜合布線系統等四個子系統。

1.火災自動報警及聯動控制系統

該實驗由火災自動報警及聯動控制兩部分構成。主要包括消防報警控制器、前端探測器、聲光報警器、消防電話、消防廣播、消火栓系統、噴淋系統、送風系統、排煙系統、防火卷簾門、消防電梯、強切等。

序號	名稱	型號	單位	數量	備注
1	火災報警聯動控制器（壁掛式）	JB-QB-GST200火災報警控制器(聯動型,64點)	套	1
2	聯網接口卡	GST-INET-04	塊	1
3	點型光電感煙火災探測器	JTY-GM-GST9611	個	5
4	點型感溫火災探測器	JTW-ZOM-GST9612	個	5
5	定位底座	DZX-01	個	10
6	電子編碼器	GST-BMQ-2	個	1
7	手動火災報警按鈕	J-SAM-GST9122A	個	2
8	火災聲光警報器	GST-HX-M8503	個	2
9	輸入模塊	GST-LD-8300	個	1
10	輸入/輸出模塊	GST-LD-8301	個	3
11	雙輸入/輸出模塊	GST-LD-8303	個	5
12	隔離器	GST-LD-8313	個	1
13	消火栓按鈕	J-SAM-GST9124A	個	2
14	火災顯示盤	GST-ZF-500Z	個	1
15	室內音箱	BG5-2	個	3
16	輸出模塊	GST-LD-8305	個	3
17	消防電話分機	GST-TS-100A	個	2
18	消防電話接口	GST-LD-8304	個	2
19	消火栓系統模型	主要由繼電器、消火栓泵、水箱等組成	套	1
20	噴淋系統模型	主要由水流指示器、噴頭、噴淋泵等組成	套	1
21	送風系統模型	24V送風機、70℃防火閥	套	1
22	排煙系統模型	24V排煙機、280℃防火閥	套	1
23	防火卷簾門系統模型	直流電機、卷簾幕布及控制盒	套	1
24	消防電梯系統模型	直流電動機、限位開關、消防控制信號、消防反饋信號等組成	套	1
25	端子箱		個	1
26	配電箱		個	1
27	切換箱		個	1
28	強切	24V LED燈	個	10	配燈座
29	安裝卡扣		批	1
30	安裝螺絲		批	1

2.視頻安防系統

視頻安防系統采用監控柜設計，包括監視器、硬盤錄像機、監控交換機等，各個監控設備（紅外網絡(luò )高速智能球、半球型網絡(luò )攝像機、紅外槍機攝像機、紅外對射報警器、聲光報警器、門磁）統一接入監控柜中。配置多種類型的攝像機、硬盤錄像機、報警輸入設備等，實現了閉路監控系統的圖像捕捉、傳輸、控制、圖像處理和顯示全部?jì)热?，提供遠程網絡(luò )視頻監控功能，并且實現與周邊防范系統的聯動功能。

序號	名稱	功能及型號	數量	備注
1	紅外網絡(luò )高速智能球	網絡(luò )接口	1個	帶支架
2	半球型網絡(luò )攝像機	網絡(luò )接口	1個
3	紅外槍機攝像機	網絡(luò )接口	1個	帶支架
4	網絡(luò )硬盤錄像機	3T硬盤	1個
5	監控交換機		1個
6	監視器	22寸	1個
7	安裝卡扣		1批
8	安裝螺絲		1批

3.入侵報警系統

采用8路入侵報警控制器對周邊環境進行布防，各個探測器（紅外對射報警器、門磁、振動探測器、玻璃破碎探測器、紅外對射報警器）裝在模擬房間的對應位置。

序號	名稱	功能及型號	數量	備注
1	入侵報警控制器	8路,BOSCH	1個
2	紅外對射探測器	DS422i-CHI	1個
3	紅外微波雙監探測器	DS820iT-CHI	1個
4	玻璃破碎探測器	DS1101iBEL	1個
5	振動探測器	ISN-SM-50	1個
6	門磁	HO-03	1個
7	喇叭	HC-103	1只
8	緊急按鈕	HO-01B	1只
9	安裝卡扣		1批
10	安裝螺絲		1批

4.綜合布線系統

以綜合布線系統的國際規范和國家標準為依據，通過模擬樓層7個子系統，全面訓練學生綜合布線工程的設計，安裝施工、工程管理、網絡(luò )測試技術、驗收和運行維護。圍繞工程實踐中的具體案例進行分析，實現學生網絡(luò )布線工程設計和工程施工等實踐能力的培養目的。

序號	名稱	功能及型號	數量	備注
1	雙孔面板		5只
2	信息模塊	KN-509	5只
3	電話模塊	KN-519	5只
4	水晶頭	RJ45	100個
5	網絡(luò )配線柜	1.8m	1個
6	交換機配線架	24口	1個
7	電話配線架	100D	1個
8	交換機	24口,KN-1024P+	1個
9	電話機	壁掛式	2個
10	電話線		100米
11	電線	ZR-RVS 2×1mm2	100米
12	軟線	23芯紅黑	200米
13	超五類雙絞線		1箱
14	線槽	50×50	1箱
15	接線盒	86	10個
16	安裝卡扣		1批
17	安裝螺絲		1批
18	橋架	50*100（含配件）	4米

5、實驗工具

序號	名稱	數量
1	單線打線鉗	1把
2	5對打線鉗	1把
3	單用網線鉗	1把
4	二合一網線鉗	1把
5	線纜測試儀	1把
6	小一字螺絲刀	2把
7	小十字螺絲刀	2把
8	長柄螺絲刀	2把
9	剪刀	2把
10	烙鐵(40W)	2把
11	剝線鉗	2把
12	尖咀鉗	2把
13	斜口鉗	2把
14	記號筆	2支
15	數字萬用表	1只
16	9V電池	2只
17	內六角扳手（φ6）	1個
18	三角套筒（10-12-14）	1把
19	人字梯	1把
